JDZ02（05）-1型翻斗雨量计介绍

JDZ02（05）-1型雨量传感器是一种水文、气象仪器，用以测量自然界降雨量，同时将降雨量转换为以开关量形式表示的数字信息量输出，以满足信息传输、处理、记录和显示等的需要。   本仪器是国内首先研制成功的0.2、0.5mm翻斗式雨量计，可用于国家水文、气象站网雨量数据长期收集的雨量传器。

本仪器与记录或显示部分配套，可进行有线雨量数据传输、显示、自记。与无线水情自动测报系统配套，作为专设站雨情遥测报汛的传感器。

仪器结构与基本工作原理

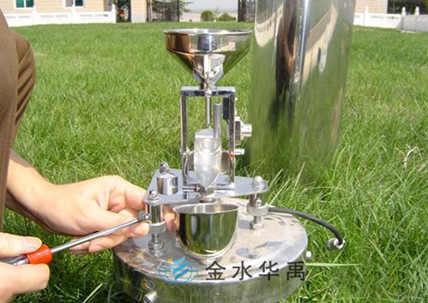

本仪器由承雨器部件和计量部件等组成。承雨口采用标准口径Φ200mm。计量组件是一个翻斗式机械双稳态秤重机构，其功能是将以mm计的降雨深度转换为开头信号输出。

特 点   本仪器翻斗部件支承系统制造精良，摩阻力矩小，因而翻斗部件翻转灵敏，性能稳定，工作可靠。承雨口采用不锈钢皮整体冲拉而成，光洁度高，滞水产生的误差小。仪器外壳用不锈钢制成，防锈能力强，外观质量佳。

主要技术指标

承雨口内径：Φ200mm

仪器分辨力：0.5mm（JDZ05-1型）；0.2mm（JDZ02-1型）

降雨强度测量范围：0.01～4mm/min

翻斗计量误差：≤±4%

输出信号方式：磁钢—干簧管式接点开关通断信号

开关接点容量：DC V≤12V，I≤120mA

接点工作次数：1×107次

工作环境温度：-10℃～+50
